Après les moultes discussions sur le fait que l'on obtient pas la même collim avec oeilleton et laser et que bien souvent la collimation laser provoque du vignettage, je vous livre quelques observations qui vont peut-être vous aider.
Le marquage du secondaire aide bien aussi à se représenter ce que je vous livre ici.

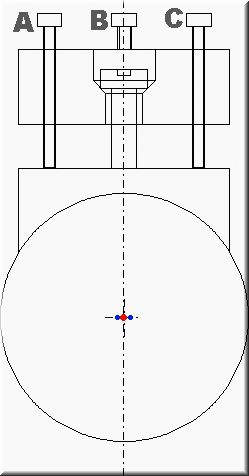

Supposons un secondaire bien centré dans le PO, la vue de face donnera à peu près ceci (je ne montre pas le cercle du PO pour pouvoir inclure la partie centrale de l'araignée et les vis de réglage du secondaire.
On arrive à ce résultat en faisant monter et descendre le secondaire dans le tube en agissant sur la vis centrale. Le positionnement latéral est obtenu en agissant sur les vis A et C.
